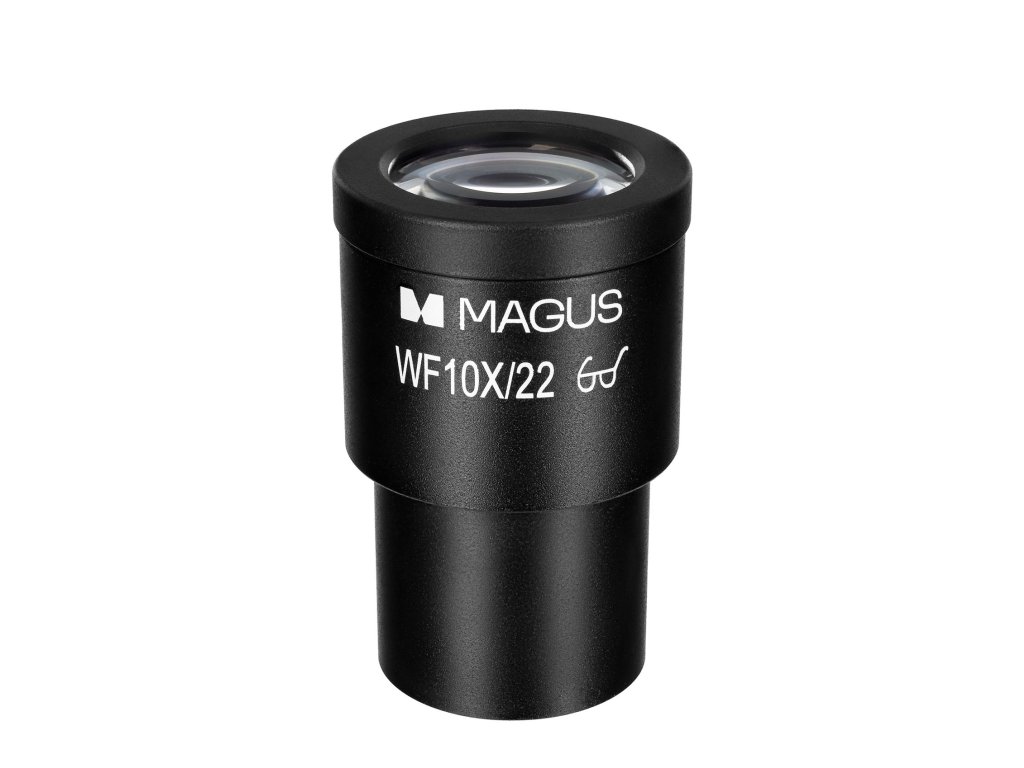

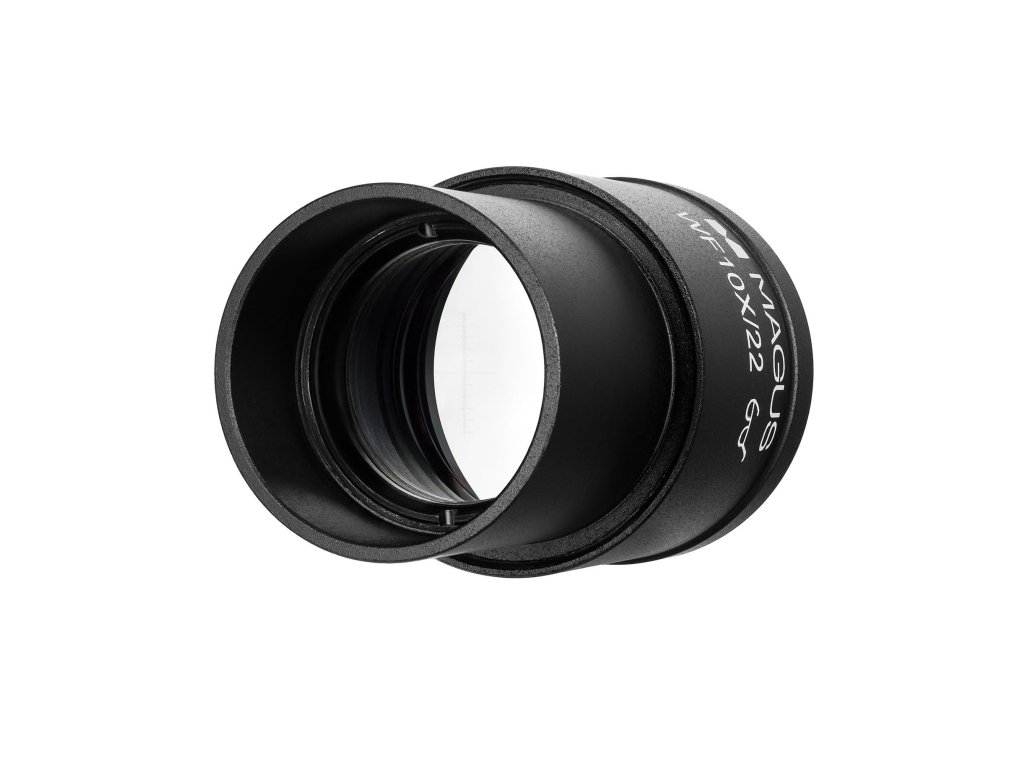

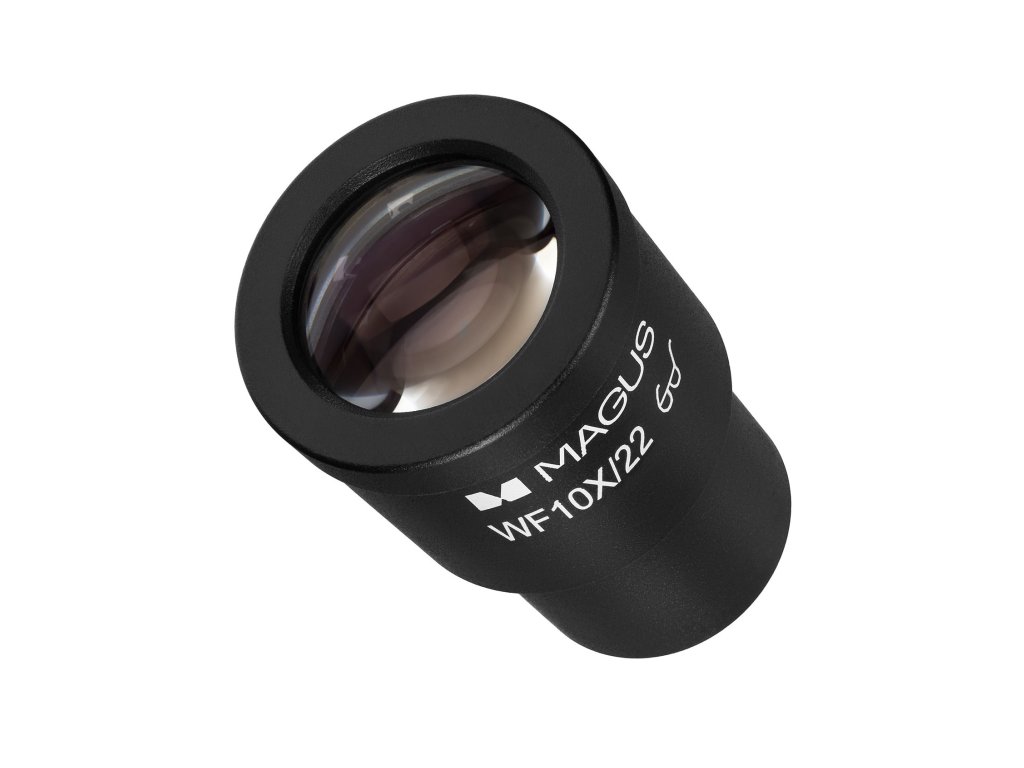

Okulár se stupnicí MAGUS MES10 10х/22 mm (D 30 mm)
Kód: 82915
Detailní popis produktu

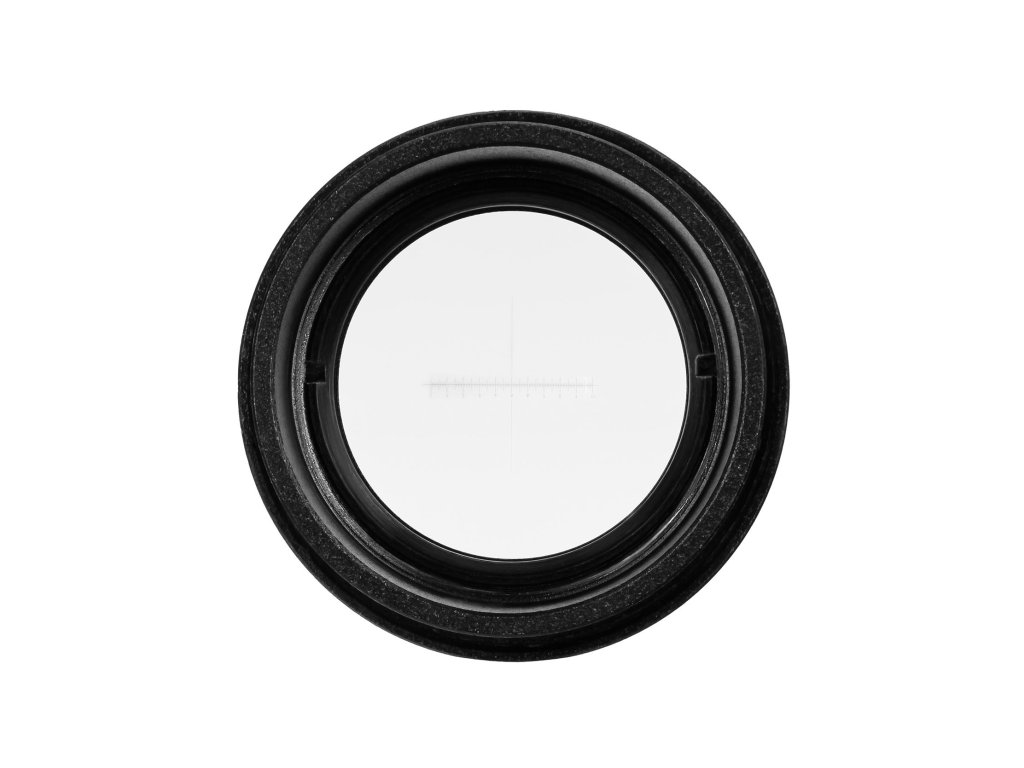

Tento okulár má stupnici, která je umístěna v rovině pole clony pro měření vzorků v milimetrech nebo mikronech. Velikost dílku stupnice je 0,1 mm. Je namontován do okulárového tubusu o průměru 30 mm namísto standardního okuláru s 10x zvětšením. Stupnici je nutné zkalibrovat pro každý používaný objektiv. K tomu je zapotřebí kalibrační sklíčko (mikrometrický předmět) s dělicí stupnicí po 0,01 mm. Sklíčko se umístí na stolek mikroskopu a okulár se otáčí v tubusu, dokud nejsou stupnice okuláru a sklíčka rovnoběžné.
Pro každý objektiv se také stanoví hodnota dílku okulárové stupnice. U objektivů s malým zvětšením byste měli spočítat počet dílků stupnice okuláru, které spadají do stupnice kalibračního sklíčka. U objektivů se středním a velkým zvětšením byste měli postupovat opačně, tj. spočítat, kolik dílků stupnice sklíčka spadá do stupnice okuláru.
Hodnota dílku (E) se pak vypočítá pomocí vzorce: E=TL/A, kde T – je hodnota dílku stupnice mikrometrického sklíčka (0,01 mm); L – počet dílků na stupnici sklíčka; A – počet dílků na stupnici okuláru.
Chcete-li vypočítat skutečnou lineární velikost vzorku, měli byste změřit délku vzorku na stupnici okuláru a poté tuto hodnotu vynásobit hodnotou E vypočítanou pro objektiv.
Kompatibilita:
- Biologický mikroskop MAGUS Bio 250B
- Biologický mikroskop MAGUS Bio 250BL
- Biologický mikroskop MAGUS Bio 250T
- Biologický mikroskop MAGUS Bio 250TL
- Biologický inverzní mikroskop MAGUS Bio V300
- Biologický inverzní mikroskop MAGUS Bio V350
- Metalurgický mikroskop MAGUS Metal 600
- Metalurgický mikroskop MAGUS Metal 600 BD
- Metalurgický mikroskop MAGUS Metal 630
- Metalurgický mikroskop MAGUS Metal 630 BD
- Metalurgický mikroskop MAGUS Metal 650
- Metalurgický mikroskop MAGUS Metal 650 BD
- Metalurgický inverzní mikroskop MAGUS Metal V700
- Metalurgický inverzní mikroskop MAGUS Metal V700 BD
- Fluorescenční mikroskop MAGUS Lum 400
- Fluorescenční mikroskop MAGUS Lum 400L
- Fluorescenční inverzní mikroskop MAGUS Lum V500
- Fluorescenční inverzní mikroskop MAGUS Lum V500L
- Polarizační mikroskop MAGUS Pol 800
| Specifikace | |
|---|---|
| Materiál čoček | optické sklo |
| Zvětšení, x | 10 |
| Zorné pole, mm | 22 |
| Dioptrická korekce okuláru, D | − |
| Minimální velikost dílku stupnice, mm | 0,1 |
| Průměr tubusu, mm | 30 |
| Materiál těla | měď |
| Oční reliéf, mm | 10 |
Doplňkové parametry
| Kategorie: | Mikroskopy |
|---|---|
| Záruka: | 24 |
| Hmotnost: | 0.09 kg |
