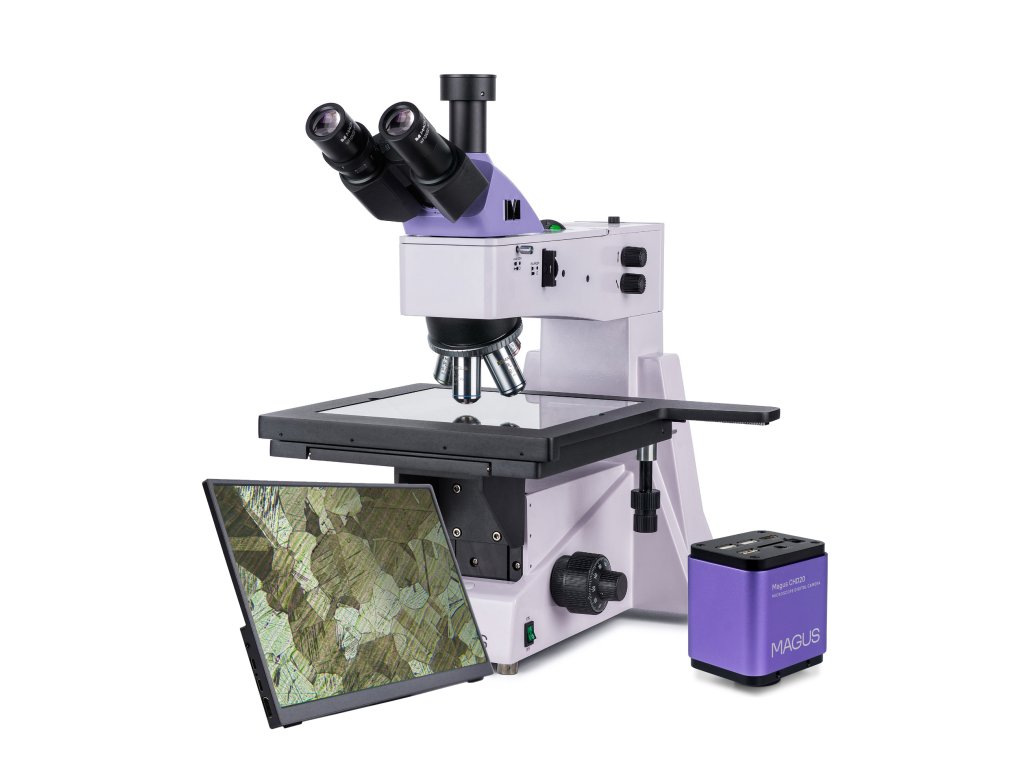

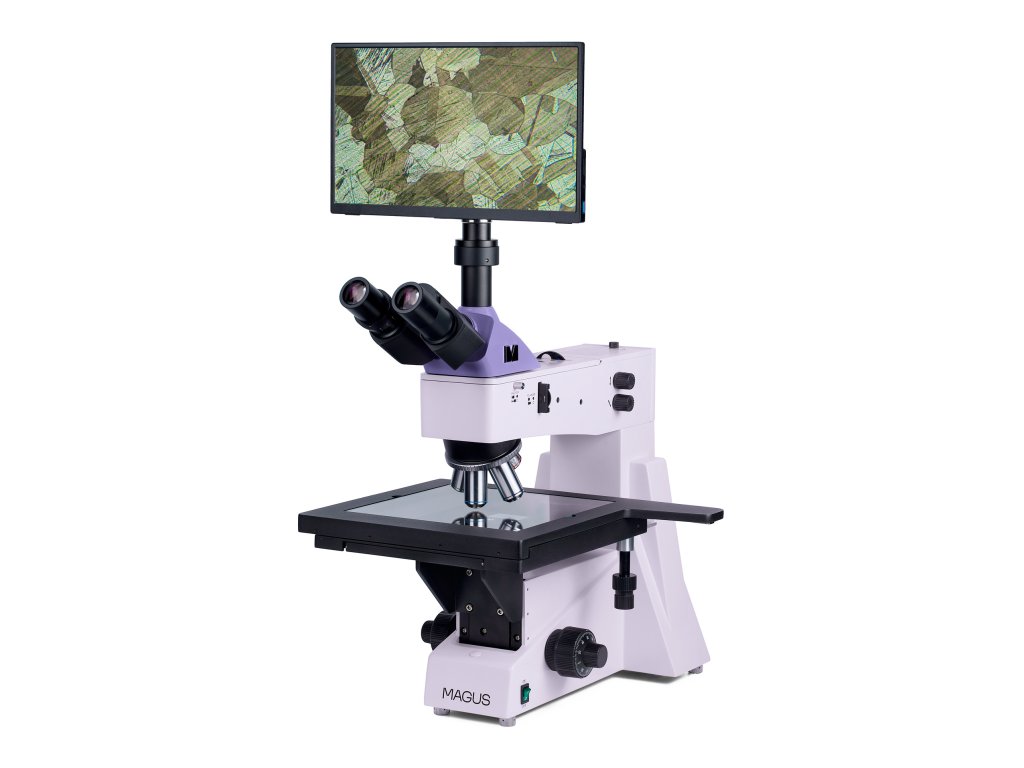

Metalurgický digitální mikroskop MAGUS Metal D650 LCD

Detailní popis produktu

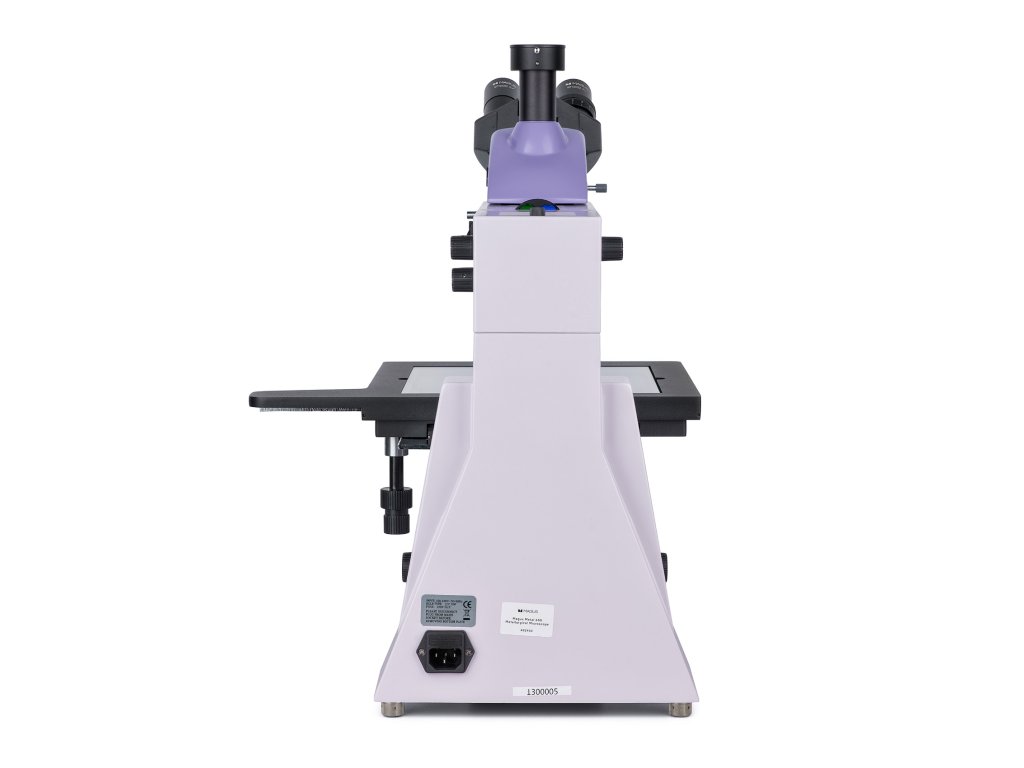

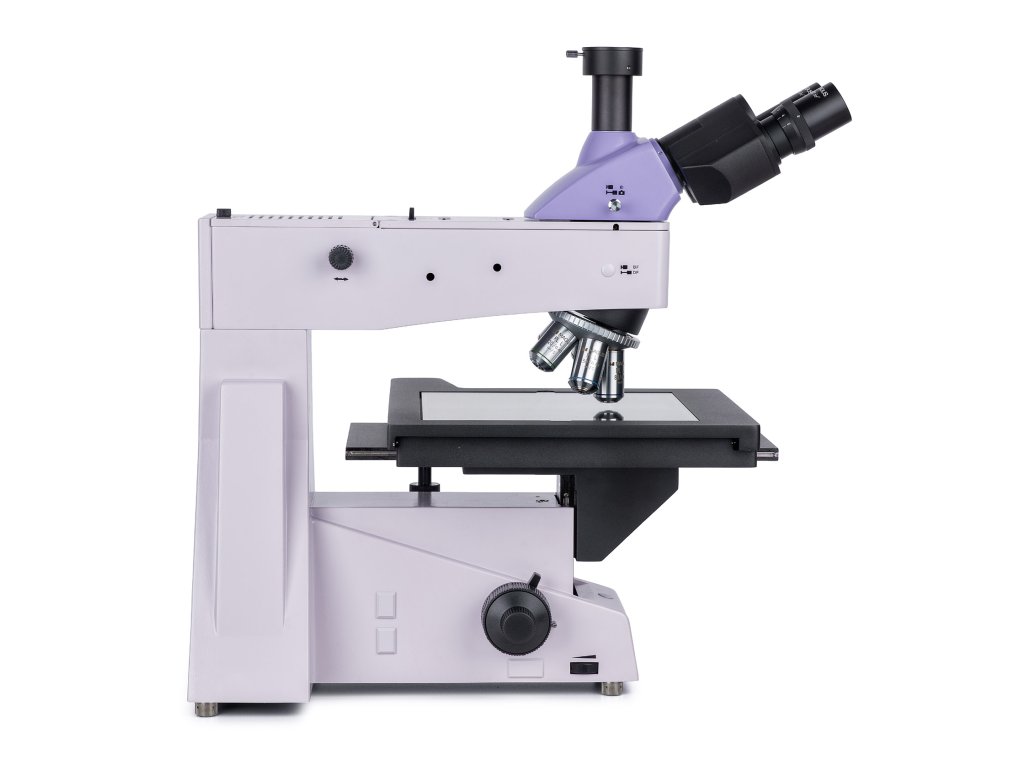

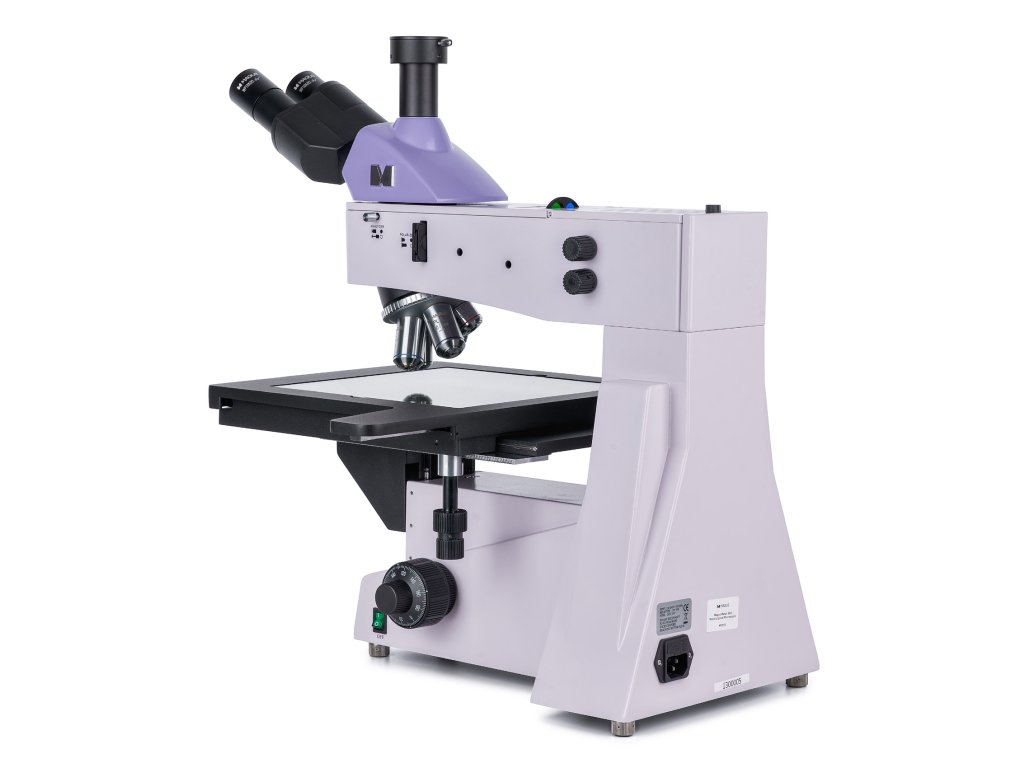

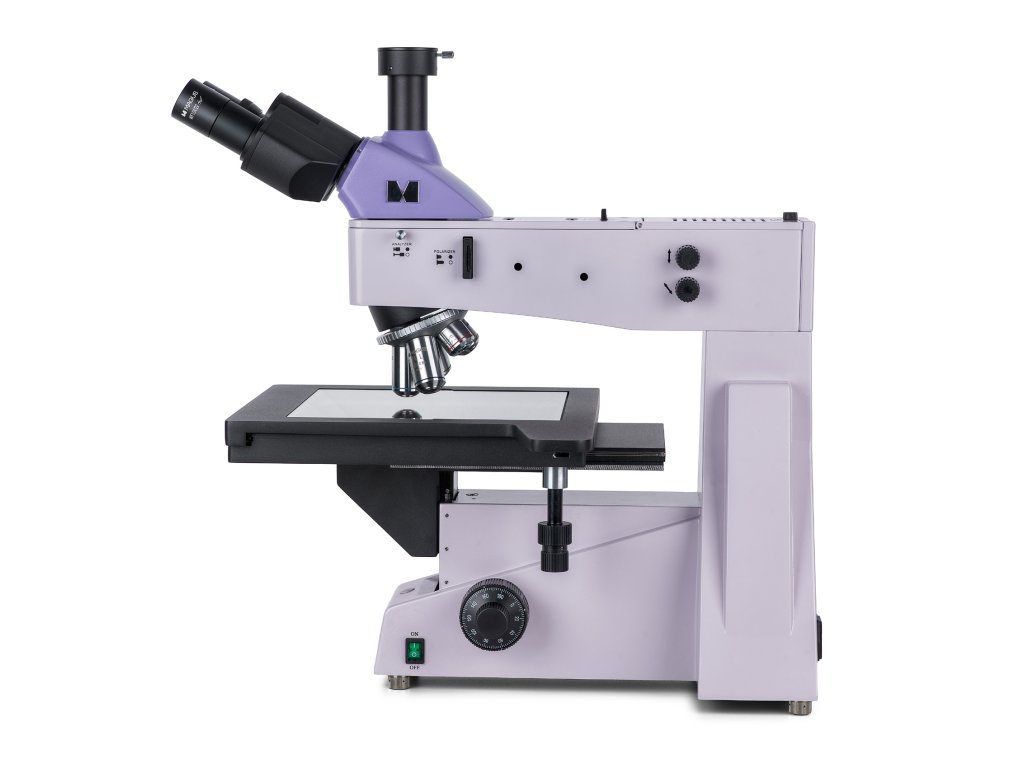

Metalurgický mikroskop MAGUS Metal D650 LCD má velký stolek, na který lze umístit fotomasky, desky plošných spojů, integrované obvody a další dlouhé a široké vzorky, které se zkoumají v odraženém světle. Je možné pozorování v jasném a polarizovaném světle. Mikroskop umožňuje vysoce přesné zaostřování. Jemné zaostření s hodnotou 0,7 µm usnadňuje práci při velkém zvětšení. Slouží k provádění výzkumu v průmyslových závodech a k výuce studentů technických oborů.

Digitální fotoaparát

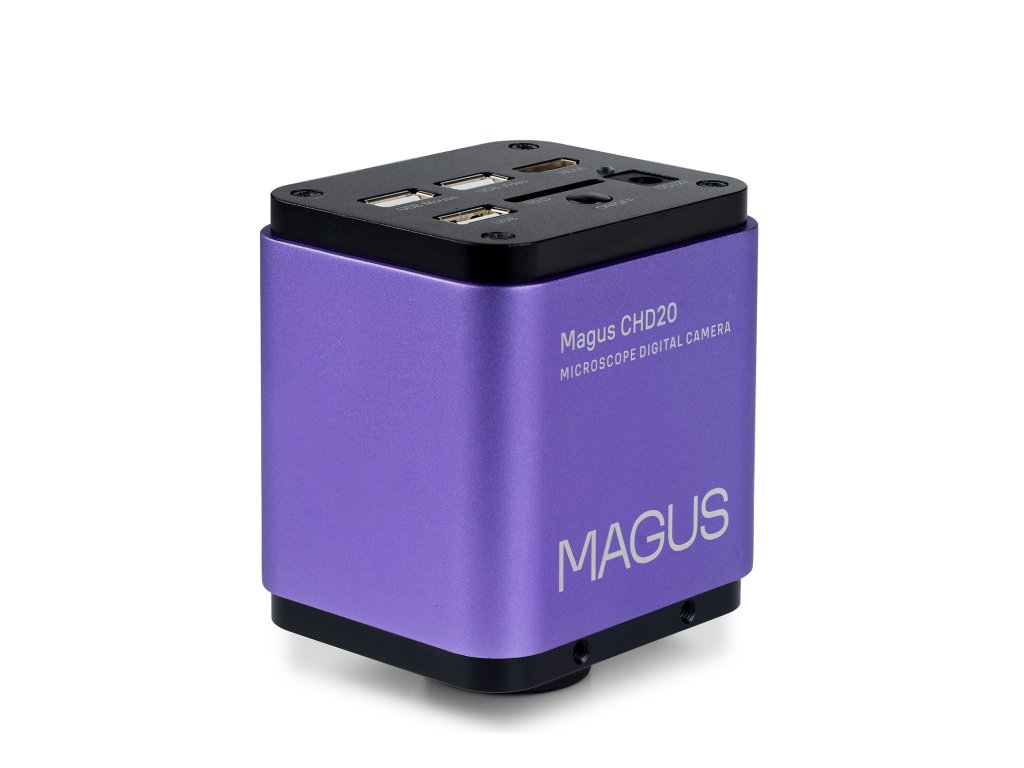

Digitální fotoaparát MAGUS CHD20 je vybaven 2 Mpx snímačem a vytváří realistické snímky Full HD v rozlišení 1920x1080 px. Fotoaparát se vyznačuje vysokou citlivostí na světlo, která je vhodná pro práci při zářivkovém světle. Díky použití mozaikových filtrů základních barev R, G, B je dosaženo nízkého tmavého proudu a čistého obrazu. Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez počítače. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Pro připojení fotoaparátu k počítači je k dispozici další rozhraní USB 2.0. Video se nahrává rychlostí 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní. Fotoaparát kombinuje vysoký počet snímků za sekundu a velkou šířku pásma HDMI, a proto jsou videa živá bez zamrzání nebo mezer mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

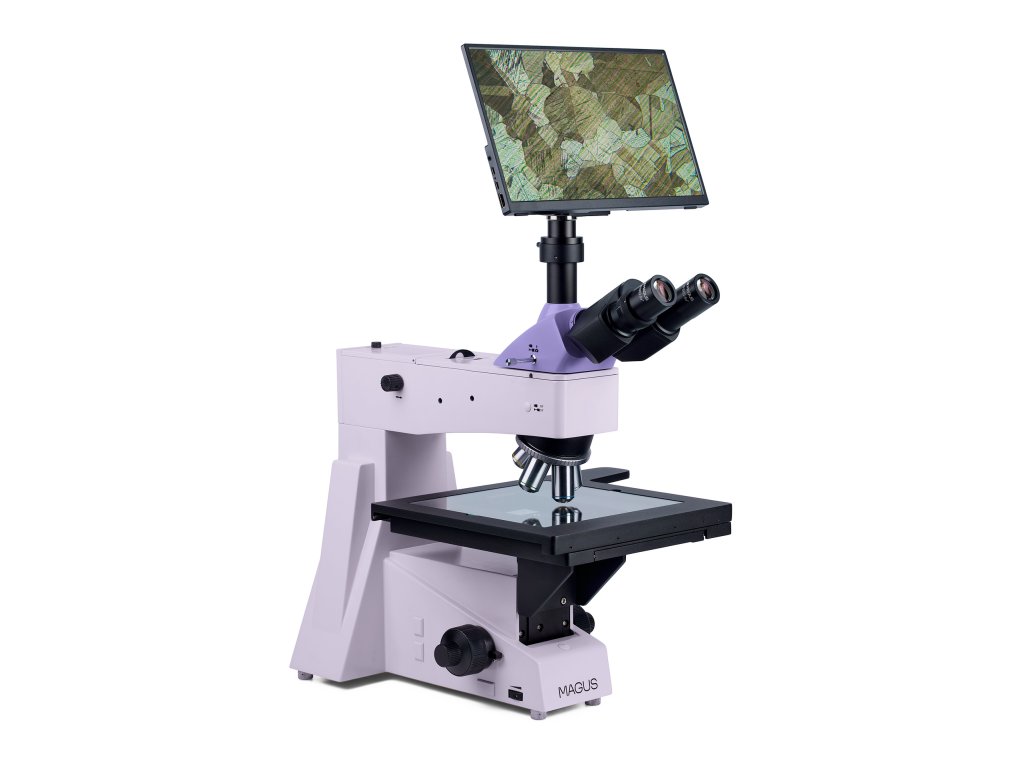

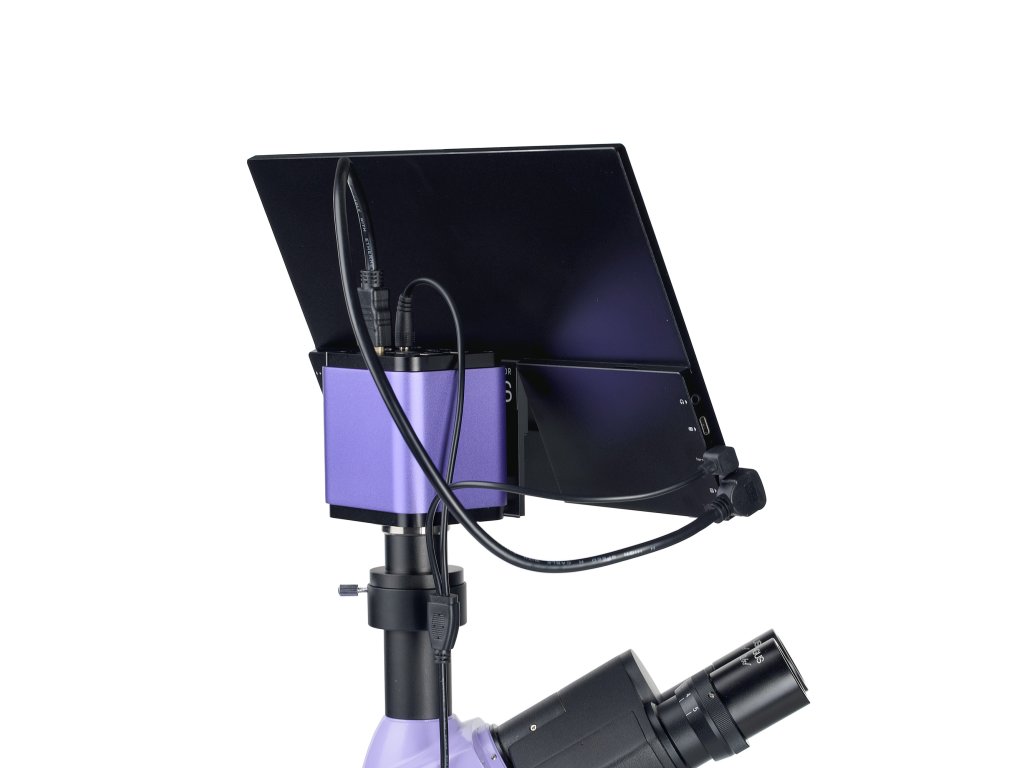

Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".

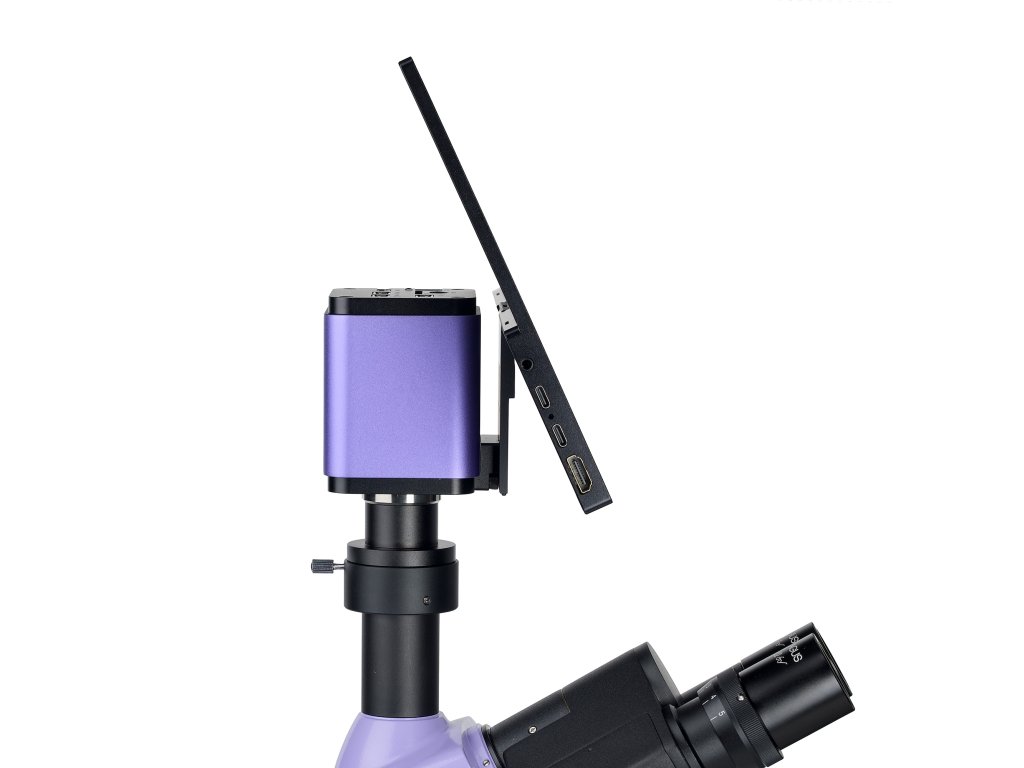

Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.

Optika

Rovinná achromatická optika s korekcí na nekonečno poskytuje ostrý a detailní obraz. Hlava mikroskopu je trinokulární, nakloněná o 30°, a má trinokulární tubus pro upevnění digitálního fotoaparátu. Kamera (není součástí dodávky) pořizuje fotografie a videozáznamy studie a obraz z mikroskopu přenáší na externí obrazovku. K dispozici je dvoupolohový rozptylovač paprsků: 100:0 a 0:100. Světelný paprsek je nasměrován do okulárů nebo do kamery. Na levém tubusu je kroužek pro nastavení dioptrií.

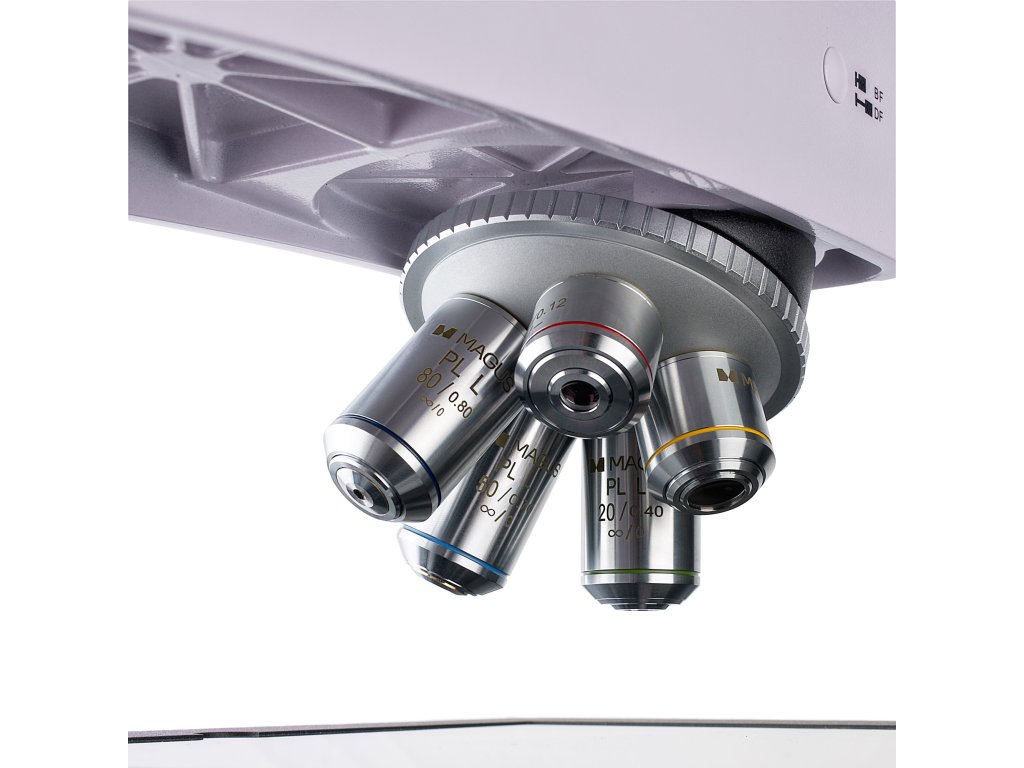

Do otočného nástavce lze nainstalovat 5 objektivů – všechny jsou součástí balení. Chcete-li dosáhnout většího zvětšení, můžete místo základních objektivů nainstalovat volitelné. V základní konfiguraci poskytuje mikroskop zvětšení v rozsahu 50 až 800x. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.

Osvětlení

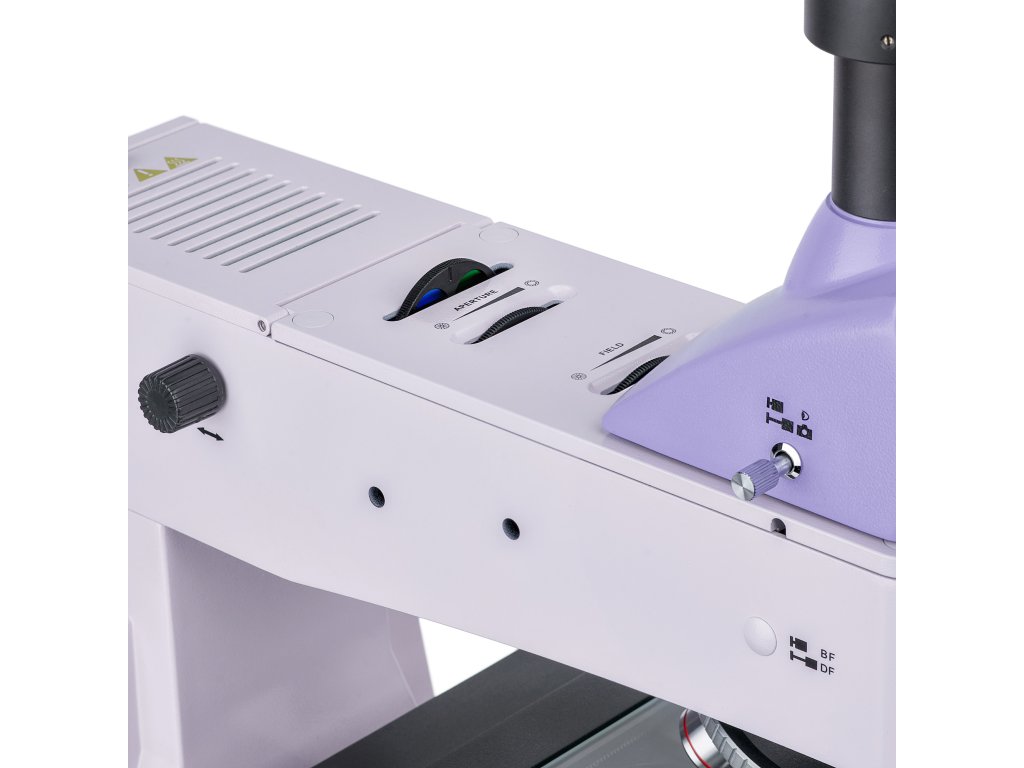

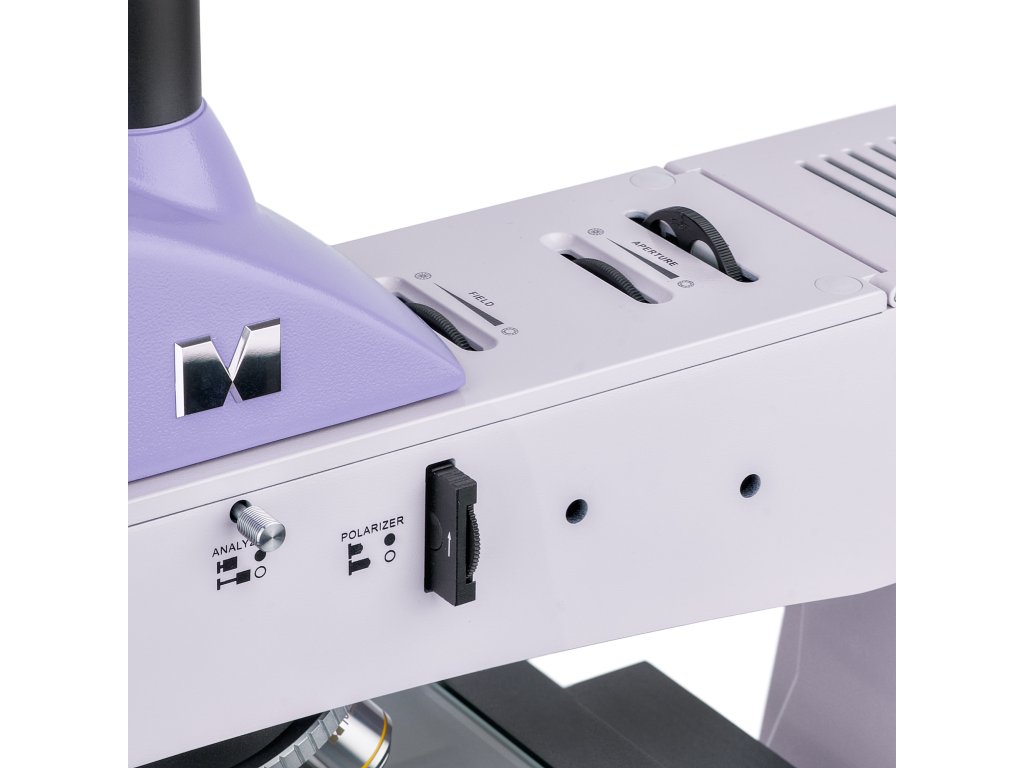

Systém osvětlení odraženým světlem kombinuje tři středící prvky: zdroj světla, clonu a polní clonu. 30 W halogenový osvětlovač vyzařuje teplé světlo, takže dlouhodobá práce s mikroskopem neunavuje oči. Jas osvětlení je nastavitelný, je možné nastavit Köhlerovo osvětlení. Osvětlovací systém s odraženým světlem je vybaven také polarizačním zařízením: vestavěným analyzátorem a odnímatelným otočným polarizátorem. K dispozici je sada barevných filtrů.

Pracovní stolek a zaostřovací mechanismus

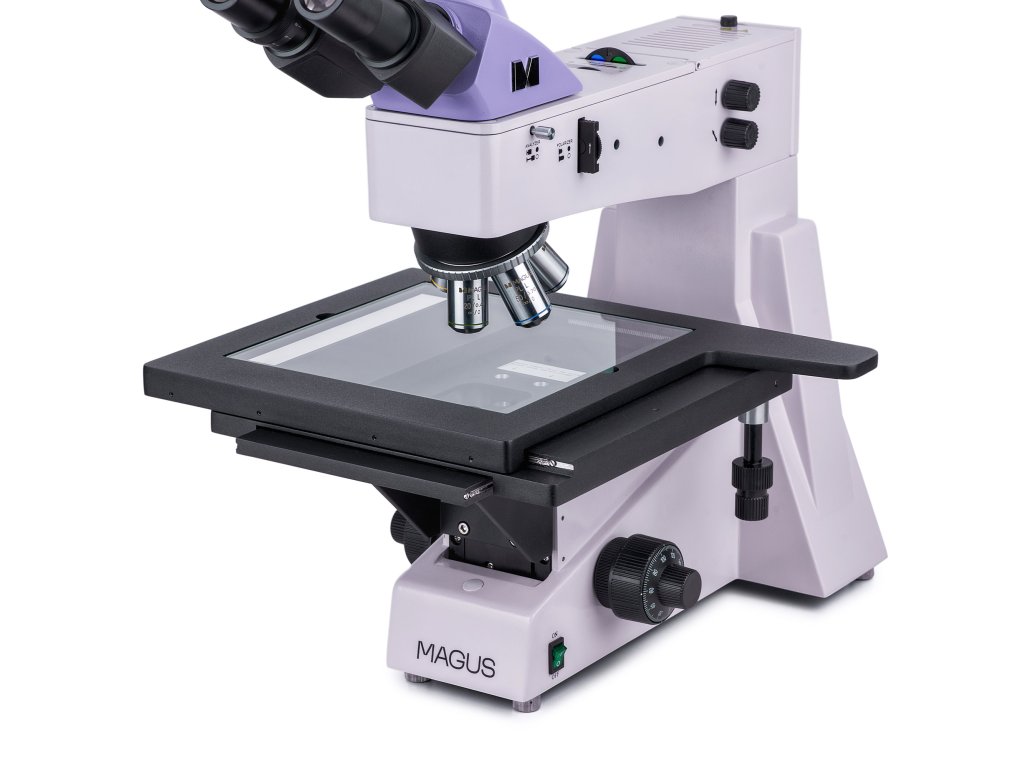

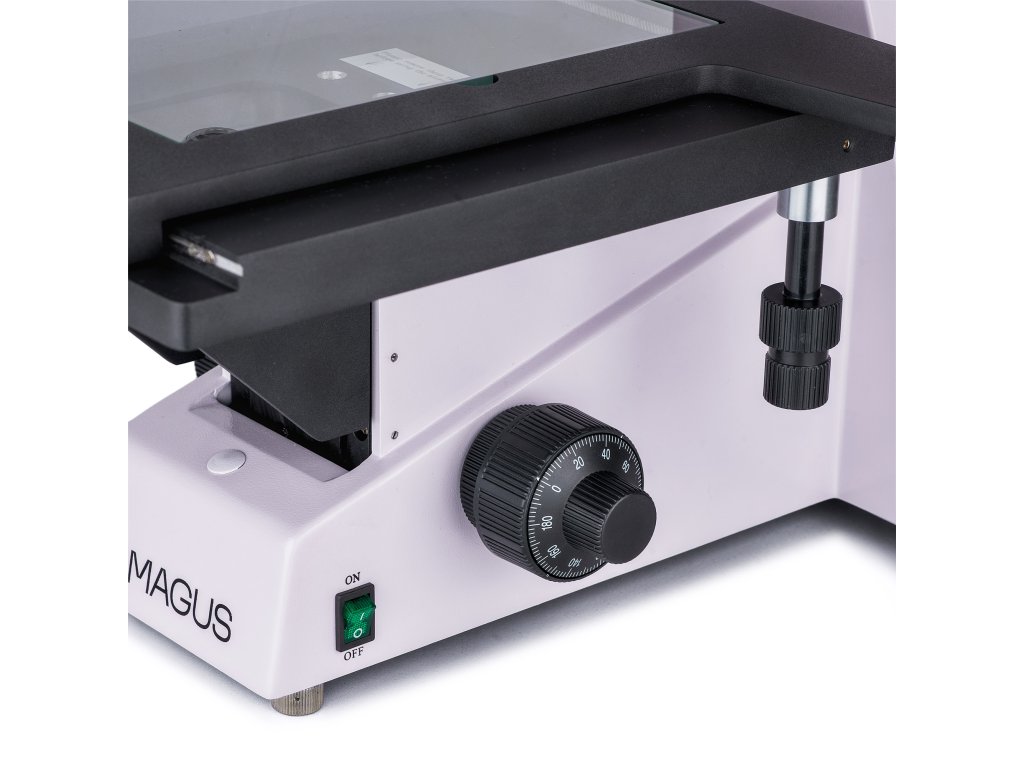

Nejzajímavější částí konstrukce mikroskopu je stolek o rozměrech 280x270 mm, který se může pohybovat ve dvou osách v rozmezí 204 mm. Proto můžete pozorovat velké vzorky a snadno zkoumat jejich povrch. Knoflíky pro hrubé a jemné zaostřování jsou umístěny souose na obou stranách mikroskopu, s aretačním knoflíkem a knoflíkem pro nastavení hrubého napětí. Rukojeti jsou umístěny blízko základny mikroskopu, ruce si můžete volně položit na stůl a zaujmout pohodlnou polohu při pozorování.

Příslušenství

Řada příslušenství kompatibilního s mikroskopy MAGUS Metal 650 zahrnuje okuláry, objektivy s dlouhou pracovní vzdáleností, digitální fotoaparáty a kalibrační sklíčka. Pomocí příslušenství lze rozšířit možnosti mikroskopu.

Klíčové vlastnosti mikroskopu:

• Velký stolek s širokým rozsahem pohybu pro práci s dlouhými a širokými vzorky
• Jemné zaostřování s hodnotou 0,7 µm pro snadné zaostřování při velkých zvětšeních; hrubé zaostřování s aretačním knoflíkem a nastavením napětí
• Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků
• Osvětlovač s odraženým světlem: výkonná 30 W halogenová žárovka s nastavením jasu a napájením ze sítě
• Polarizační zařízení, prvky osvětlovače odraženého světla, které lze vycentrovat, Köhlerovo osvětlení, barevné filtry
• Široká škála kompatibilního volitelného příslušenství

Klíčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím rozhraní USB 2.0
• Rozlišení fotoaparátu je 1920x1080 px – ideální volba pro zobrazení snímků na monitoru s rozlišením Full HD
• 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní videa pro pozorování pohybujících se objektů, nahrávání videa a pohyb preparátu bez trhání nebo zpoždění

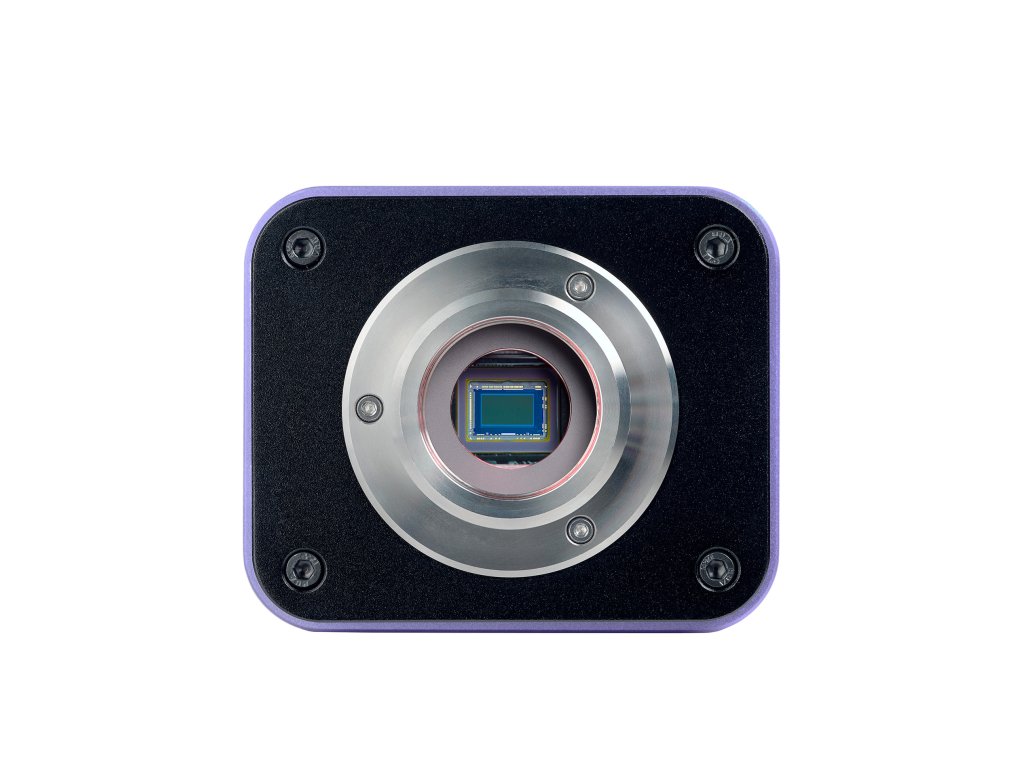

• Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
• Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího zobrazení, lineárního a úhlového měření

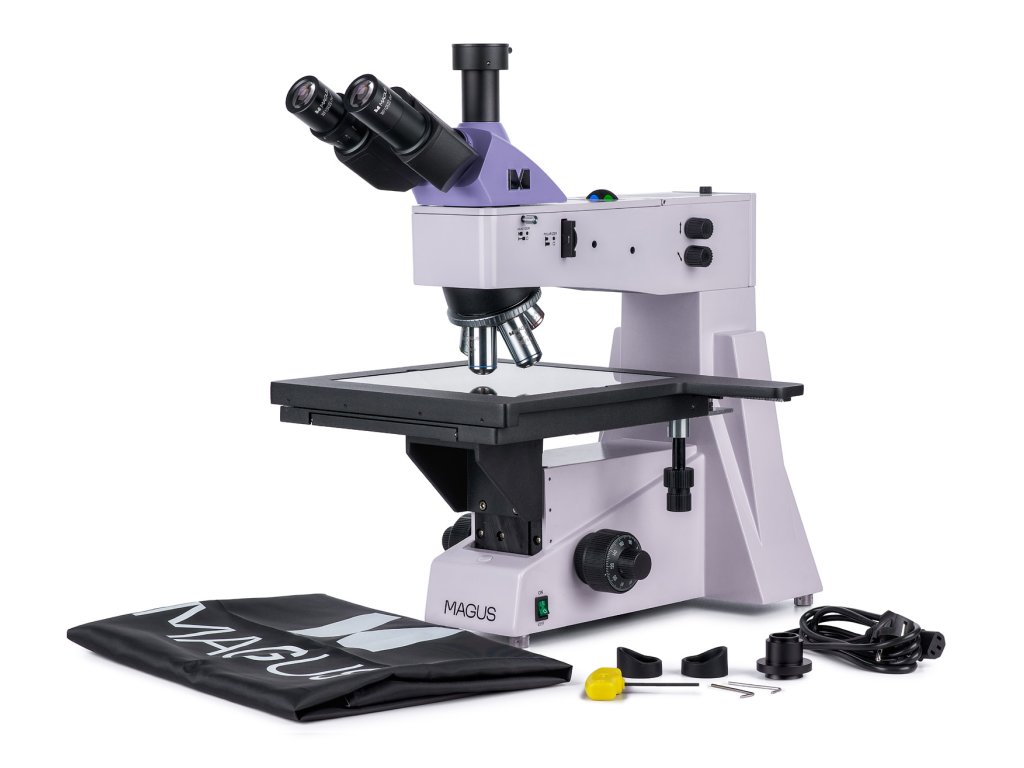

Obsah sady:

• Digitální fotoaparát MAGUS CHD20 (digitalni fotoaparat, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
• LCD monitor MAGUS MCD20
• Základna s napájecím vstupem, zdrojem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Kalibrační sklíčko
